Présentation du stage "Protéus ISIS et ARES"
Dernière mise à
jour le 18 août 2005
1- Objectifs
- Montrer l'intérêt d'utiliser un logiciel
de simulation électrique en Physique Appliquée et en Physique-Chimie.
- Présenter les qualités "éducatives" du logiciel ISIS (simulation par graphes
ou "temps réel").
- Proposer un choix de plusieurs simulations à réaliser lors du stage.
- Proposer, en libre téléchargement, des exemples complets de simulations.
2- Exemples de simulations
Charge et décharge d'un condensateur (source
de tension + résistance) avec enregistrement de la tension, du courant, de la
puissance et de l'énergie.
CAN "double rampe" avec réglage et
visualisation de tous les paramètres.

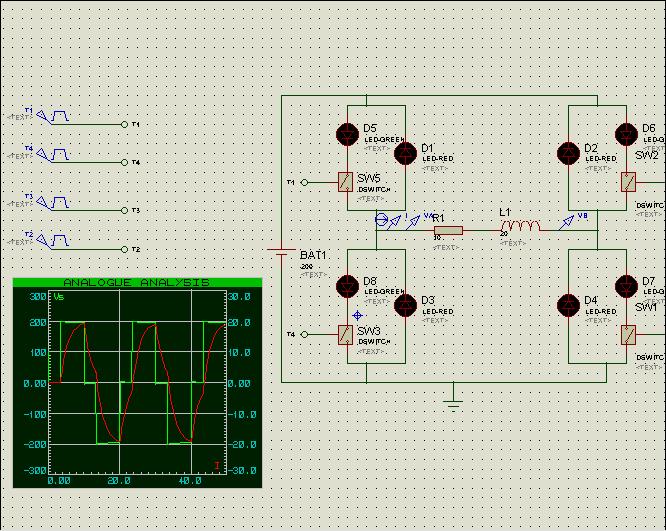

Onduleur avec visualisation des éléments
conducteurs.

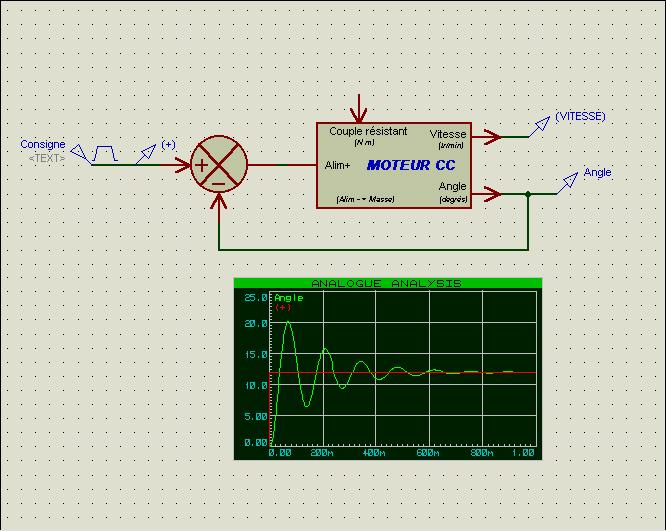

Asservissement de
position avec réglage paramètres (couple résistant, moment d'inertie ...)

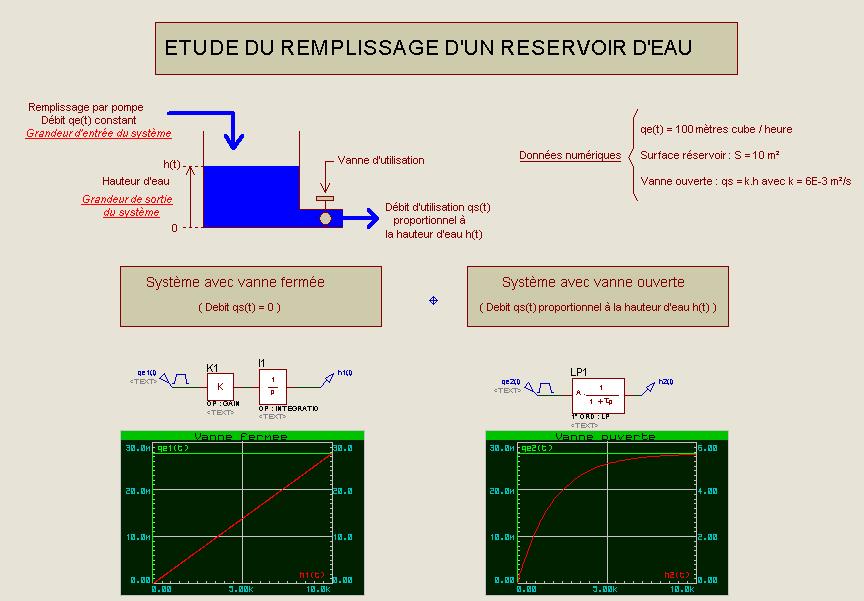

Simulation d'un système hydraulique à l'aide de blocs "Laplace"
3- Déroulement du stage (prévu sur 1 jour)
- Présentation du logiciel avec éventail des
possibilités.
- Description détaillée de quelques simulations.
- Manipulation du logiciel par les stagiaires avec choix parmi plusieurs thèmes.
